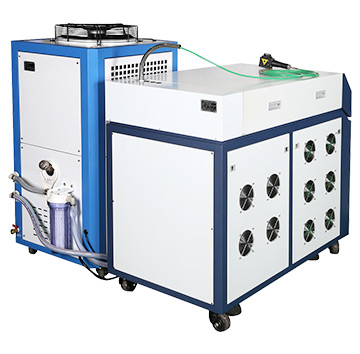

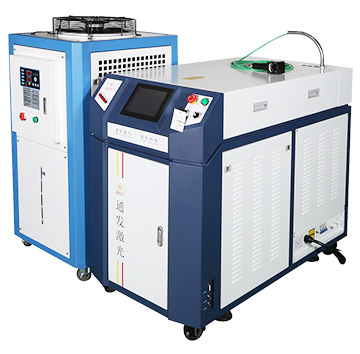

TFL-300PF光纖傳輸激光焊接機
- 通發激光TFL-300PF光纖激光焊接機，精密能量反饋控制模式，穩定性＜3%，經過光纖優化獲得卓越的光束質量，適合1mm以下精密手機五金激光焊接、廚衛家電五金不銹鋼精密激光焊接加工。
- 咨詢熱線：4008-168-880
-
通發服務熱線：
4008-168-880
13714053430?微信同號
通發服務熱線：
4008-168-880
13714053430?微信同號
光纖激光焊接機是將高能激光束耦合進入光纖，遠距離傳輸后，通過準直鏡準直為平行光,再聚焦于工件上實施焊接的一種激光焊接設備。對焊接難以接近的部位，施行柔性傳輸非接觸焊接，具有更大的靈活性。目前應用在鈑金制造、電池封口、汽車零部件等行業上。光纖傳輸激光焊接機激光束可實現時間和能量上的分光，能進行多光束同時加工，為更精密的焊接提供了條件。

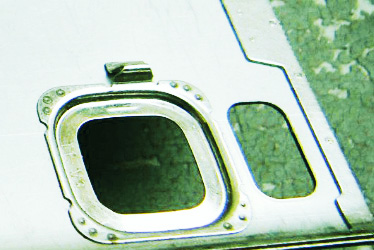

光纖激光焊接機加工樣品圖片

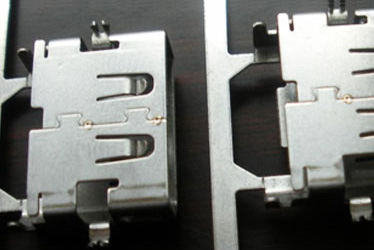

 手機構件不銹鋼激光焊接 |
 打印機不銹鋼墨粉刮刀激光焊接 |
|
 打印機不銹鋼墨粉刮刀激光焊接 |

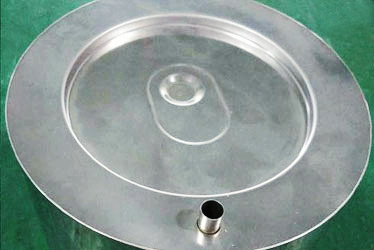

 飲水機冷膽不銹鋼激光焊接加工 |
|

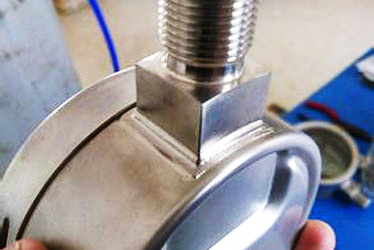

 儀表產品不銹鋼激光焊接機 |
 儀表產品不銹鋼激光焊接機 |
應用范圍

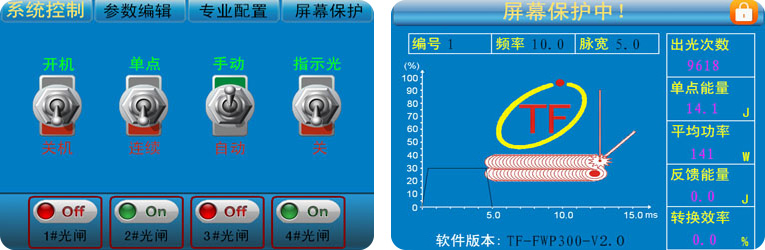

TFL-200PF/300PF光纖激光焊機是一款高穩定性、中功率的光纖激光焊機，滿足長時間生產的需要。大功率激光電源，大功率散熱系統滿足24小時大批量生立。機身采用高強度結構，保證精度、性能穩定。焊接控制系統是專為激光焊接度身定做的專業4軸控制系統，穩定性高，易學易懂易上手。擴展性強，可結合流水線、光電傳感器、氣動夾具等組合進行全自動無人值守式加工。可進行時間分光或能量分光，適合不同加工的場合的應用，多工位加工應用，可以廣泛應用在點焊、連續焊及柔性加工需求行業等激光焊接。 應用范圍：適用于醫療器械行業、微電子行業、眼鏡行業、數碼組件、其他五金行業的組件的激光焊接加工。
<

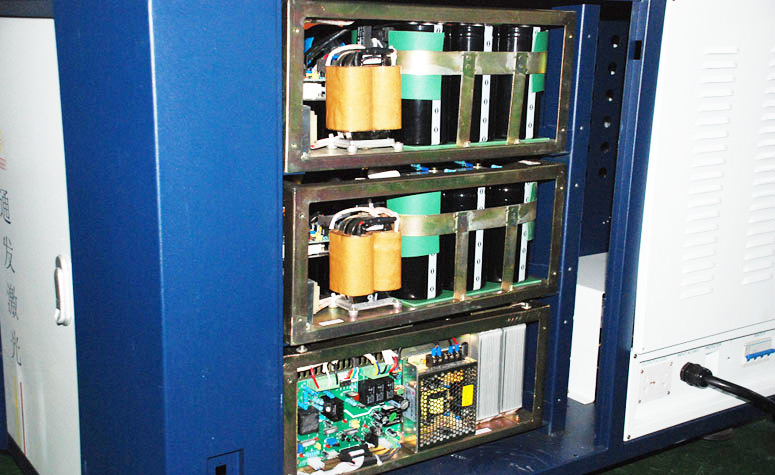

精密電源
1、該設備采用升壓電源，不受電網波動影響，同時電源的單點能量輸出能力也更強。
2、該設備電源采用分流設計，將大的發熱元件分流到幾路控制，有效的減少了電源的發熱功率。
3、該設備電源采用進口的IGBT，保證質量。
4、激光電源采用大功率隔離變換技術，人體觸摸任何放電部分不會觸電，安全性得到提高。
5、激光大電流放電具有軟硬件過流保護鎖定及報警。

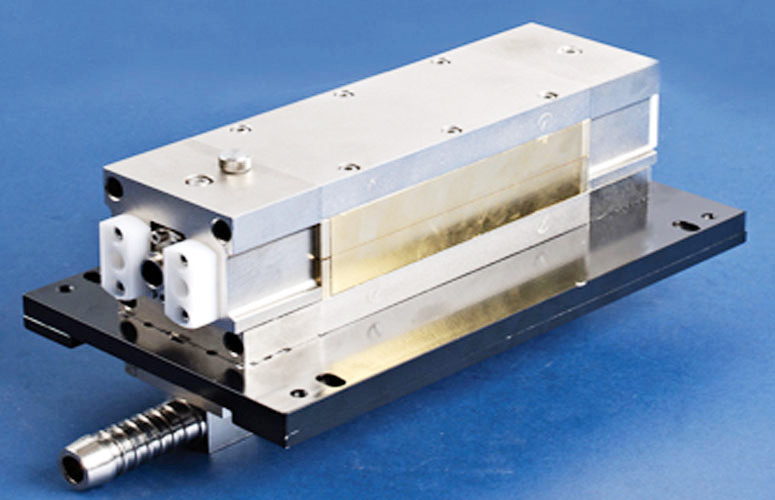

核心光器
1、激光棒采用新型YAG激光棒，優化了激光棒的參數，使激光光電轉換效率提高，優于普通激光棒單點能量和光束質量。
2、激光腔采用氙燈和激光棒分離設計，換燈不影響光路。
3、采用疊簧鏡架，比普通的拉簧鏡架更穩定，光路輸出更穩定。
4、鏡片均采用軍工級鍍膜，比普通鏡片更耐用。

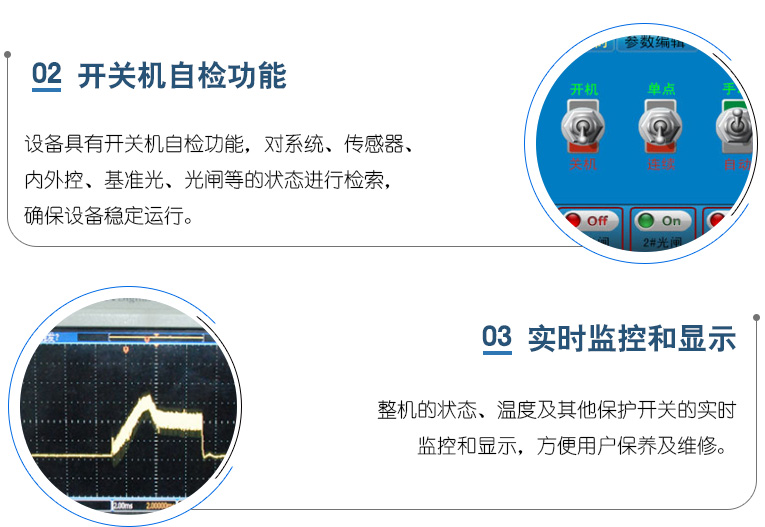

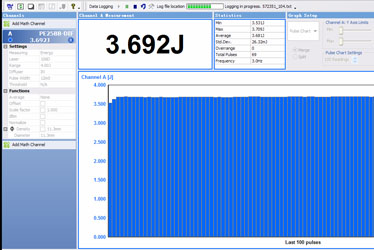

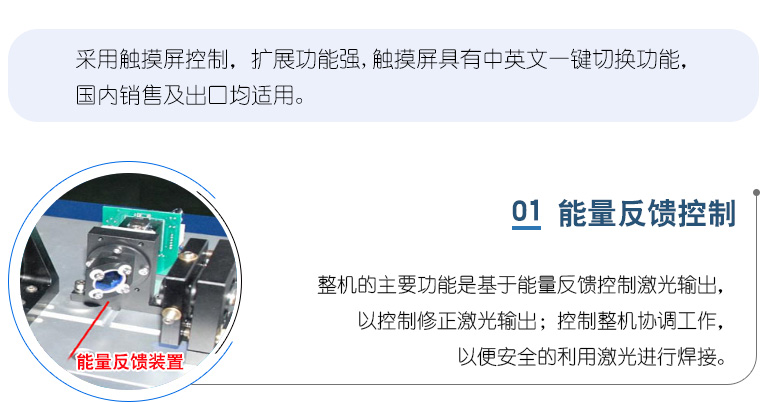

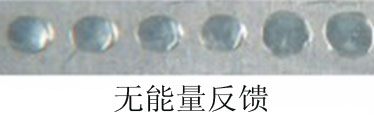

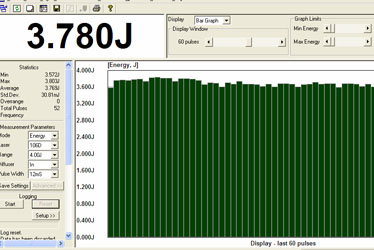

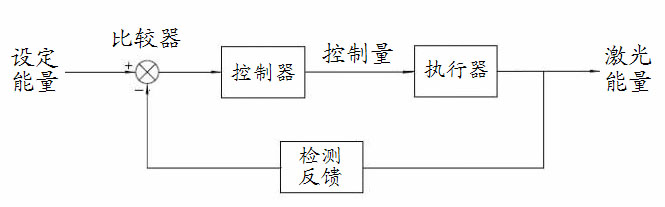

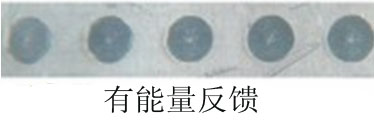

精密反饋控制系統

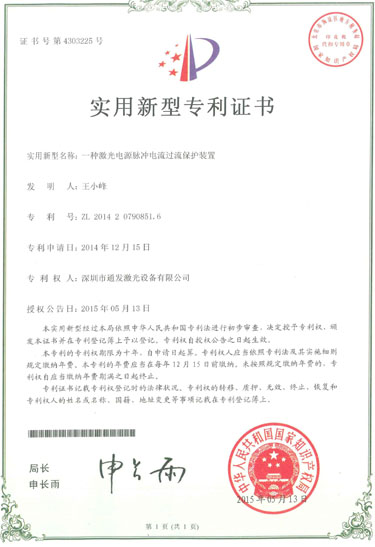

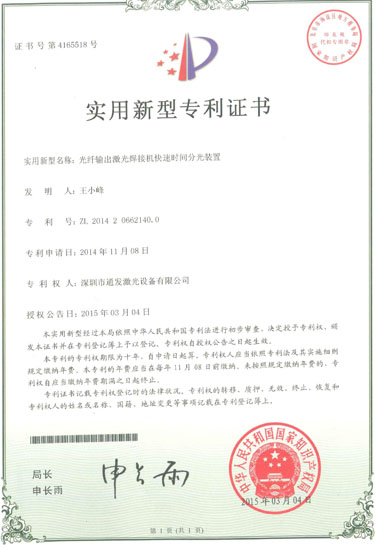

電源脈沖電流過流保護裝置和光纖激光激光焊接機快速時間分光裝置專利
標準工作臺
附件與耗材
|
激光脈沖氙燈 脈沖氙燈選擇優質濾紫外線石英管作為燈管材料，以高質密度電極為氙燈的電極，具有負載能力強，泵浦效率高，激光光束質量好，壽命長等特點。 |
 |
|
|
模具激光焊機保護鏡片 主要保護里面價值較高的聚焦鏡片。避免焊接時的煙霧飛濺和粉塵對鏡頭里鏡片的污染。 |
 |
|
|
通發激光冷水機濾芯 濾芯的主要作用是去除水中固體、膠體等雜物，清潔冷卻水，保護激光器。 |
 |

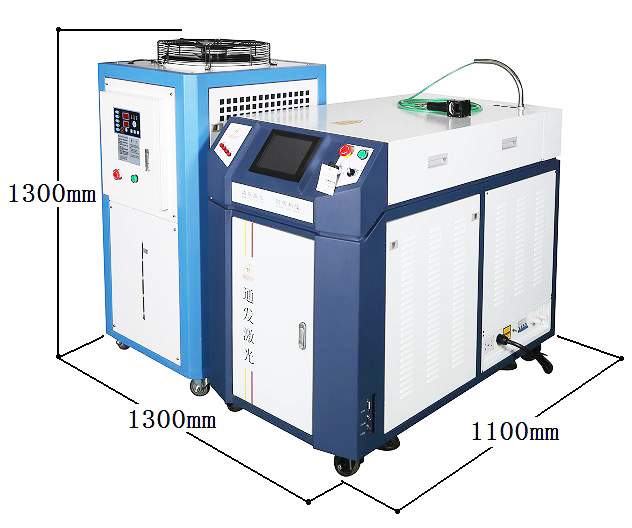

產品尺寸
技術參數
| 型號 | TFL-200PF | TFL-300PF |
| 激光波長 | 1064nm | 1064nm |
| 激光功率 | 200W | 300W |
| 激光脈沖能量 | 60J | 80J |
| 光纖輸出數量 | 4路（可選） | 4路（可選） |
| 反饋方式 | 電流|能量反饋 | 電流|能量反饋 |
| 脈沖寬度 | 0.2-15ms | 0.2-15ms |
| 脈沖頻率 | 0.4-200Hz | 0.4-200Hz |
| 焊點大小 | 0.4-2mm | 0.4-2mm |
| 激光能量變化率 | <±1.5% | <±1.5% |
| 主機耗電功率 | ≤6KW | ≤12KW |
| 電力需求 | AC380v±10%/50Hz，30A | AC380±10%/50Hz，40A |
| 冷卻方式 | 1.5P冷水機 | 3P冷水機 |
| 主機外形尺寸（長*寬*高） | 700×1100×900 | 700×1100×900 |
